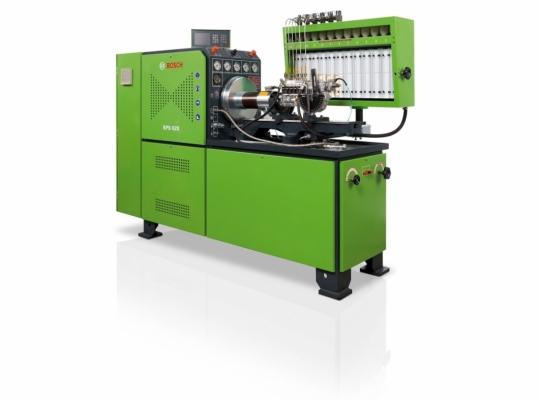

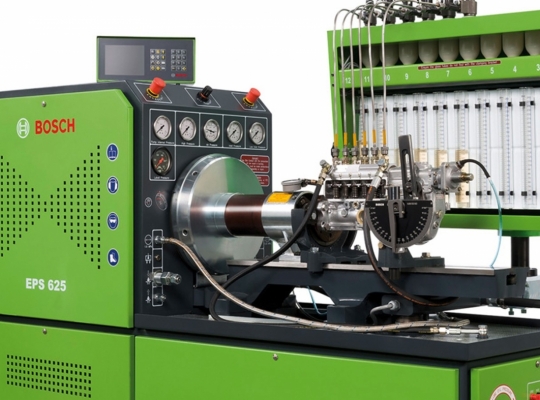

EPS 625 - Geleneksel pompa test tezgahı (PC)
18,5 kW'lık az bakım gerektiren bir elektrikli sürücü ile çalışan Bosch EPS 625, 12 silindire kadar pompaları test etmek için ölçme camı teknolojisi ile donatılmıştır. Bosch EPS 815 universal test tezgahı ile uyumludur, her iki test tezgahında farklı pompa tipleri için adaptör kitleri kullanılabilir
Bosch EPS 625, ölçüm camı teknolojisi, elektronik olarak kontrol edilen bir vuruş sayacı ve otomatik test yağı ısıtma özelliğine sahiptir. Test için hedef ve gerçek değerler, yüksek çözünürlüklü 5.7 inç LCD ekranda gösterilir. EPS 625, 19 inç TFT ekranlı bir PC versiyonunda da mevcuttur.
- Evrensel bileşen: Bosch ve diğer üreticilerin konvansiyonel sıralı ve dağıtıcı pompalarını test etmek için
- Büyük volan kütlesi: Mükemmel ve eşit çalışma özellikleri için
- Çıkarılabilir kapak panelleri ve modüler tasarım: Kolay servis ve bakım için
- Değişken frekans dönüştürücü sürücü: Düşük hız aralıklarında yüksek tork için
- 50 litre kalibrasyon testi yağ tankı: Zaman verimliliği için
- Acil stop butonları ve geri tepme önleyici kavrama: Güvenlik ve hassasiyet için
- Mükemmel bir giriş seviyesi seçimi ve çözümü: Ekonomik sermaye ve devam eden maliyetler için
Ölçümler (LxHxW)
2320 mm x 1730 mm x 950 mm
Ağırlık
950 kg 415 Volt Versiyon
1000 kg 200 Volt Versiyonu
1000 kg 200 Volt Versiyonu
Gerilim beslemesi
400 - 440 Volt / 50 Hertz3 Faz
200 – 240 Volt/ 60 Hertz/3 Phase
200 – 240 Volt/ 60 Hertz/3 Phase
Elektrikli sürüş motoru
Güç = 18,5 kW
Akım maks. güç = 27 Amp
RPM Aralığı = 50 - 4000 1 / dak
Akım maks. güç = 27 Amp
RPM Aralığı = 50 - 4000 1 / dak
Torque
0 – 1500 1/dak = 115 Nm
1500 – 4000 1/dak = 115 – 40 Nm
1500 – 4000 1/dak = 115 – 40 Nm
12 ölçüm noktalı taşıyıcı ölçüm camı
Ölçü camı küçük miktarlar = maks. 44 mlı
Cam orta miktarlarının ölçülmesi = maks. 260 ml
Enjeksiyon pompası kavrama merkezi eksen yüksekliği = 125 +/- 0,1 mm
backlash free drive coupling clutch to ISO 2600 Nm/°
Cam orta miktarlarının ölçülmesi = maks. 260 ml
Enjeksiyon pompası kavrama merkezi eksen yüksekliği = 125 +/- 0,1 mm
backlash free drive coupling clutch to ISO 2600 Nm/°
HMI'de vuruş sayacı
1 - 9999 Strok değişkeni
Teslimat pompası kapasitesi
Yağ beslemesi düşük basınç testi 0 - 350 kPa
Teslimat miktarı 16,5 l / dak
Teslimat miktarı 16,5 l / dak
Teslim başlangıcı / ön strok ayarı için test yağı beslemesi yüksek basıncı
0 – 4 MPa (40 bar)
Teslimat miktarı 1,8 l / dak
Test yağı ısıtması 2,5 kW
Kontrol aralığı ısıtma 30 - 60 ° C
Teslimat miktarı 1,8 l / dak
Test yağı ısıtması 2,5 kW
Kontrol aralığı ısıtma 30 - 60 ° C
Tank kapasitesi
Test haznesi = 50 l Test yağı
Kirlenmiş test yağı için tutma kapasitesi = 10 l
Gerekli test yağı: Divinol CAF olarak ISO 4113 CV AW
Kirlenmiş test yağı için tutma kapasitesi = 10 l
Gerekli test yağı: Divinol CAF olarak ISO 4113 CV AW
Gösterge birimi: HMI
pompa devri için = hedef / gerçek
pompa strok sayacı için = hedef / gerçek
Test yağı sıcaklığı için = hedef / gerçek
Renkli LCD - Ekran = 5,7 ‘‘
Her iki yönde dönebilen HMI R / L 45 °
pompa strok sayacı için = hedef / gerçek
Test yağı sıcaklığı için = hedef / gerçek
Renkli LCD - Ekran = 5,7 ‘‘
Her iki yönde dönebilen HMI R / L 45 °
Gerilim beslemesi
12 / 24V, VA ve VE distribütörlerinde ELAB için maks. 7 Amper veya
Satır içi pompalardaki mıknatısları Başlat / Durdur
Satır içi pompalardaki mıknatısları Başlat / Durdur
Gürültü
Ses basıncı seviyesi maks. 70 dB-A
- 5 farklı basınç göstergeli test tezgahı
- 12 ölçüm camı 44 ml ve 12 ölçüm camı 260 ml olan cam taşıyıcı
- Besleme basıncı kontrol vanası: 0 - 350 kPa
- Yüksek basınç kontrolü: teslimat için 0 - 4 MPa
- TBM'deki HMI'li gösterge ünitesi
- Hidrolik olarak besleme ve geri dönüş hattı
- VE-Pompalara besleme basıncı veya transfer basıncı için hidrolik olarak ölçüm hattı
- backlash free drive coupling clutch
- MPC için basınç kontrol vanası: MPC / LDA hava basıncının ayarlanması için
Temel pompa Klasik pompalar için set
|
Sipariş No:
1 687 005 018
|
A-Pompa seti
|
Sipariş No:
1 687 005 019
|
M/MW-Pompa seti
|
Sipariş No:
1 687 005 020
|
P-Pompa seti
|
Sipariş No:
1 687 005 021
|
VE-Pompa seti
|
Sipariş No:
1 687 005 022
|
H/R-Pompa seti
|
Sipariş No:
1 687 005 023
|
