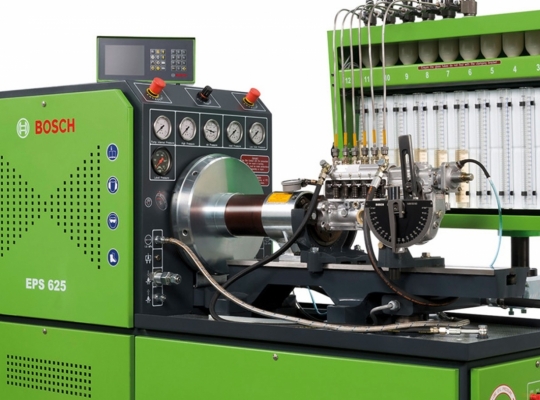

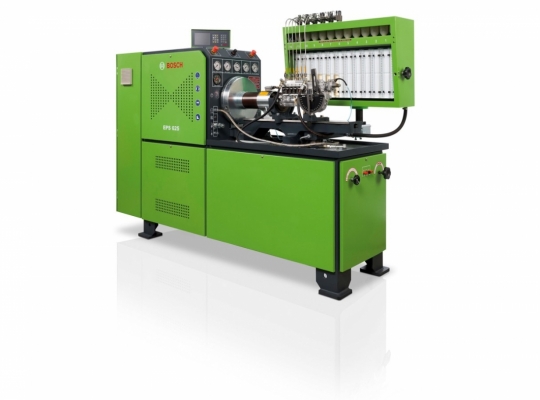

EPS 625 - Geleneksel pompa test tezgahı (PC)
18,5 kW'lık az bakım gerektiren bir elektrikli sürücü ile çalışan Bosch EPS 625, 12 silindire kadar pompaları test etmek için ölçme camı teknolojisi ile donatılmıştır.
- Evrensel bileşen: Bosch ve diğer üreticilerin konvansiyonel sıralı ve dağıtıcı pompalarını test etmek için
- Büyük volan kütlesi: Mükemmel ve eşit çalışma özellikleri için
- Çıkarılabilir kapak panelleri ve modüler tasarım: Kolay servis ve bakım için
- Değişken frekans dönüştürücü sürücü: Düşük hız aralıklarında yüksek tork için
- 50 litre kalibrasyon testi yağ tankı: Zaman verimliliği için
- Acil stop butonları ve geri tepme önleyici kavrama: Güvenlik ve hassasiyet için
- Mükemmel bir giriş seviyesi seçimi ve çözümü: Ekonomik sermaye ve devam eden maliyetler için
Ölçümler (LxHxW)
2320 mm x 1730 mm x 950 mm
Ağırlık
950 kg 415 Volt Versiyon
1000 kg 200 Volt Versiyonu
1000 kg 200 Volt Versiyonu
Gerilim beslemesi
400 - 440 Volt / 50 Hertz3 Faz
200 – 240 Volt/ 60 Hertz/3 Phase
200 – 240 Volt/ 60 Hertz/3 Phase
Elektrikli sürüş motoru
Güç = 18,5 kW
Akım maks. güç = 27 Amp
RPM Aralığı = 50 - 4000 1 / dak
Akım maks. güç = 27 Amp
RPM Aralığı = 50 - 4000 1 / dak
Torque
0 – 1500 1/dak = 115 Nm
1500 – 4000 1/dak = 115 – 40 Nm
1500 – 4000 1/dak = 115 – 40 Nm
12 ölçüm noktalı taşıyıcı ölçüm camı
Ölçü camı küçük miktarlar = maks. 44 mlı
Cam orta miktarlarının ölçülmesi = maks. 260 ml
Enjeksiyon pompası kavrama merkezi eksen yüksekliği = 125 +/- 0,1 mm
backlash free drive coupling clutch to ISO 2600 Nm/°
Cam orta miktarlarının ölçülmesi = maks. 260 ml
Enjeksiyon pompası kavrama merkezi eksen yüksekliği = 125 +/- 0,1 mm
backlash free drive coupling clutch to ISO 2600 Nm/°
HMI'de vuruş sayacı
1 - 9999 Strok değişkeni
Teslimat pompası kapasitesi
Yağ beslemesi düşük basınç testi 0 - 350 kPa
Teslimat miktarı 16,5 l / dak
Teslimat miktarı 16,5 l / dak
Teslim başlangıcı / ön strok ayarı için test yağı beslemesi yüksek basıncı
0 – 4 MPa (40 bar)
Teslimat miktarı 1,8 l / dak
Test yağı ısıtması 2,5 kW
Kontrol aralığı ısıtma 30 - 60 ° C
Teslimat miktarı 1,8 l / dak
Test yağı ısıtması 2,5 kW
Kontrol aralığı ısıtma 30 - 60 ° C
Tank kapasitesi
Test haznesi = 50 l Test yağı
Kirlenmiş test yağı için tutma kapasitesi = 10 l
Gerekli test yağı: Divinol CAF olarak ISO 4113 CV AW
Kirlenmiş test yağı için tutma kapasitesi = 10 l
Gerekli test yağı: Divinol CAF olarak ISO 4113 CV AW
Gösterge birimi: HMI
pompa devri için = hedef / gerçek
pompa strok sayacı için = hedef / gerçek
Test yağı sıcaklığı için = hedef / gerçek
Renkli LCD - Ekran = 5,7 ‘‘
Her iki yönde dönebilen HMI R / L 45 °
pompa strok sayacı için = hedef / gerçek
Test yağı sıcaklığı için = hedef / gerçek
Renkli LCD - Ekran = 5,7 ‘‘
Her iki yönde dönebilen HMI R / L 45 °
Gerilim beslemesi
12 / 24V, VA ve VE distribütörlerinde ELAB için maks. 7 Amper veya
Satır içi pompalardaki mıknatısları Başlat / Durdur
Satır içi pompalardaki mıknatısları Başlat / Durdur
Gürültü
Ses basıncı seviyesi maks. 70 dB-A
- 5 farklı basınç göstergeli test tezgahı
- 12 ölçüm camı 44 ml ve 12 ölçüm camı 260 ml olan cam taşıyıcı
- Besleme basıncı kontrol vanası: 0 - 350 kPa
- Yüksek basınç kontrolü: teslimat için 0 - 4 MPa
- TBM'deki HMI'li gösterge ünitesi
- Hidrolik olarak besleme ve geri dönüş hattı
- VE-Pompalara besleme basıncı veya transfer basıncı için hidrolik olarak ölçüm hattı
- backlash free drive coupling clutch
- MPC için basınç kontrol vanası: MPC / LDA hava basıncının ayarlanması için
|
Temel pompa Klasik pompalar için set
|
Sipariş No:
1 687 005 018
|
|
A-Pompa seti
|
Sipariş No:
1 687 005 019
|
|
M/MW-Pompa seti
|
Sipariş No:
1 687 005 020
|
|
P-Pompa seti
|
Sipariş No:
1 687 005 021
|
|
VE-Pompa seti
|
Sipariş No:
1 687 005 022
|
|
H/R-Pompa seti
|
Sipariş No:
1 687 005 023
|
