DAS 3000 S10 - Bilgisayar tabanlı üniversal kalibrasyon ve ayar cihazı (araç merkez hattına göre konumlandırma)
OEM gereksinimleri doğrultusunda; çarpışma onarımları, bakım ve servisi takiben gelişmiş bir sürücü destek sisteminin sensörleri yeniden ayarlanmalı ve doğru şekilde kalibre edilmelidir.

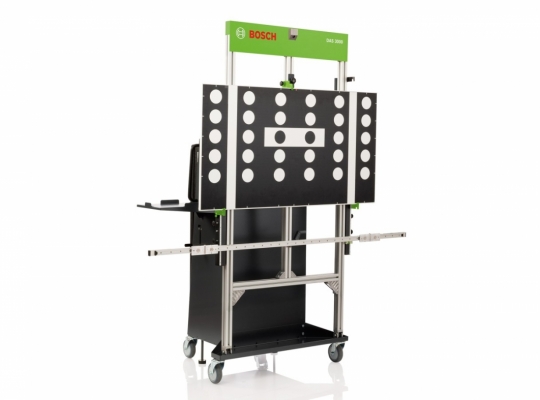

DAS 3000 S10, bir ön kameranın hassas kalibrasyonunu gerçekleştirir.
Hızlı kurulum, yenilikçi çok işlevli donanım, sağlam ancak manevra kabiliyetine sahip tasarım ve geniş bir ayarlanabilir kalibrasyon hedefleri yelpazesi ile DAS 3000, otomotiv atölyesindeki çoklu uygulamalar için hazır! DAS 3000, Bosch arıza tespit cihazları ve arıza teşhis yazılımı ESI[tronic] 2.0 Online ile birlikte Aktif Hız Kontrolü (ACC), Çarpışma Uyarı Sistemi (FCW) ve Şerit Takip Sistemlerinin (LDW/LKA) doğru kalibrasyonunu sağlar.
- OEM gereksinimlerine uygun, en iyi verimlilikte çalışan ve gelecek teknolojilere uygun (LiDAR). Hesaplanan iş akışları ve hedef konumlandırma ile birlikte arıza teşhis yazılımı ESI[tronic] 2.0 Online ile araca özel kalibrasyonu kolayca kontrol etme.
- Birden fazla hedef panosunun montajı için tasarlanmış üniversal armatürlü araba. Hızlı ve doğru bir noktalı, iki noktalı ve sıralı kalibrasyonlar.
- Teslimat kapsamı, VW Grup kamera kalibrasyon modeli ve radar reflektörü bir arada çok işlevli bir XL panel içerir.

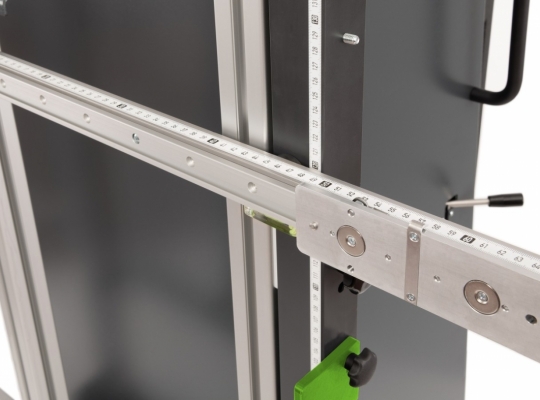

- Çok yönlü teslimat kapsamı, bileşenlerin manyetik sabitlemesi için tasarlanmış hassas bir ölçüm çubuğu içerir. Hedef panelleri hızlı ve doğru yerleştirilebilir.
- Entegre kameralar ve yazılım iş akışları aracın sürüş eksenine olan uzaklığını tamamen dijital olarak ölçer. İzlenebilirlik dahil, hızlı ve doğru konumlandırmayı garanti eder.
- Rahat ve ergonomik bir ayar için, cihazın üst kısmında entegre adım açısı ince ayarlı evrensel armatür.
- Özel çalışma alanları için verimli ön ayar sağlayan entegre yükseklik ofseti ve dönüş açısı ayarlı üniversal donanım. (ör. zemine monte edilmiş liftler)
- XL çok işlevli panel, tüm OEM radar montaj yüksekliklerini kapsar ve yalnızca bir yanal konumlandırma gerektirir. Kurulumu önemli ölçüde basitleştirir, rahatlık sağlar.
- Üniversal donanım, üç noktalı radar kalibrasyon sunar (-2°/0°/+2°). Operatör, teşhis yazılımını ve döşeme mekanizmasını aynı eylem aralığında çalıştırabileceği için çok ergonomiktir.
- Yoğun servis ortamlarında kolay manevra kabiliyeti ve esneklik için büyük tekerleklere sahip sağlam gövde.
Ön Radar Kalibrasyonu
|
İsteğe bağlı / iyileştirme
|
Çoklu hedef muhafazası ile birlikte ön radar kalibrasyonu
|
Platformlar için offset ölçüm ayarı:
|
0 – 300 mm
|
|
Yükseklik ayarı ölçüm çubuğu:
|
700 mm – 1.850 mm
|
|
Hedef muhafazası taşıma menzili:
|
+/- 800 mm
|
|
XL Hedefi tutan (Çok fonksiyonlu panel) braketlerin önceden tanımlanmış sabitlemesi:
|
A) VW/Audi* binek (1,200 mm) and Subaru Typ 3
B) VW/Audi* binek (1,300 mm) and Subaru Typ 2 C) VW/Audi* SUV (1,400 mm) and Alfa-Romeo D) VW/Audi* Transporter (1,850 mm) |
Bilgisayar destekli görüş konumlandırma çalışma aralığı
|
Aracın iz genişliği:
|
1,650 mm – 2.200 mm
|
|
Mesafe ölçüsü:
|
0,4 – 6 m
|
|
Sanal merkez hattı:
|
max. 6 m
|
Kalibrasyon cihazı
|
Ölçüler En x Boy x Yükseklik:
|
2,090 mm x 2,030 mm x 730 mm
|
|
Net kütle:
|
yaklaşık 120 kg
|

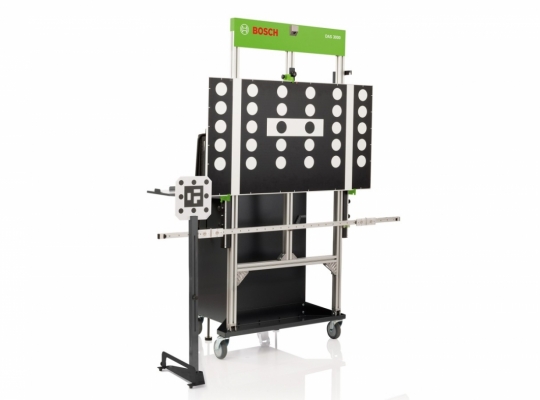

- Kalibrasyon cihazı
- VW desenli çok işlevli XL panel
- Kamera "araç sanal merkez hattı"
- Mesafe ölçüm yardımcısı (referans paneli)
- ADAS konumlandırma yazılım paketi (DDM yoluyla da indirilebilir)
|

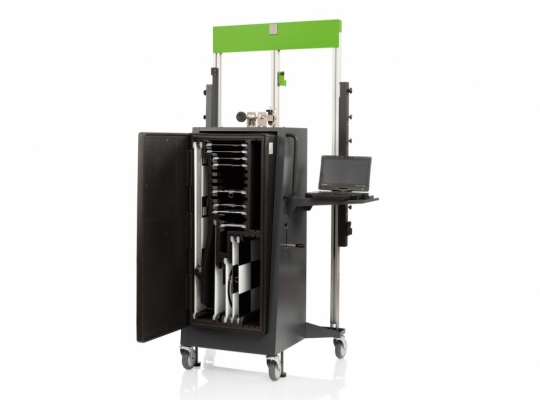

Çoklu hedef muhafazası
Başlangıç kiti |
isteğe bağlı
|
|
Radar yükseltme kiti (Çabraz çubuğu içerir)
entegre kameralar ve hedefli tekerlek kelepçeleri ile. |
1 687 001 650
|
