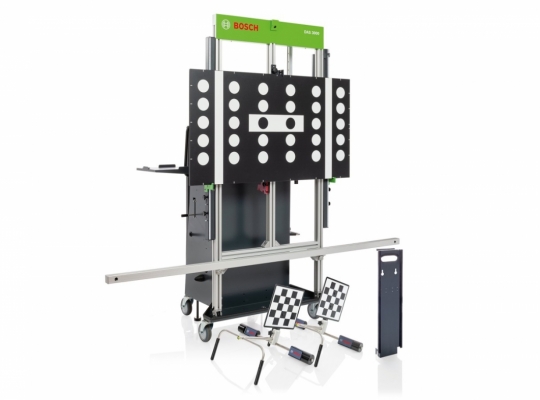

DAS 3000 S20 - Üniversal bilgisayar tabanlı kalibrasyon ve ayar cihazı (sürüş eksenine göre konumlandırma)
OEM gereksinimleri doğrultusunda; çarpışma onarımları, bakım ve servisi takiben gelişmiş bir sürücü destek sisteminin sensörleri yeniden ayarlanmalı ve doğru şekilde kalibre edilmelidir.
DAS3000 S20, ön radar ve kameranın hassas kalibrasyonunu gerçekleştirir.
Hızlı kurulum, yenilikçi çok işlevli donanım, sağlam ancak manevra kabiliyetine sahip tasarım ve geniş bir ayarlanabilir kalibrasyon hedefleri yelpazesi ile DAS3000, otomotiv servisindeki çoklu uygulamalar için hazır! DAS3000, Bosch arıza teşhis araçları ve teşhis yazılımı ESI[tronic] 2.0 Online ile birlikte Aktif Hız Kontrolü (ACC), Çarpışma Uyarı Sistemi (FCW) ve Şerit Takip Sistemlerinin (LDW/LKA) doğru kalibrasyonunu sağlar.

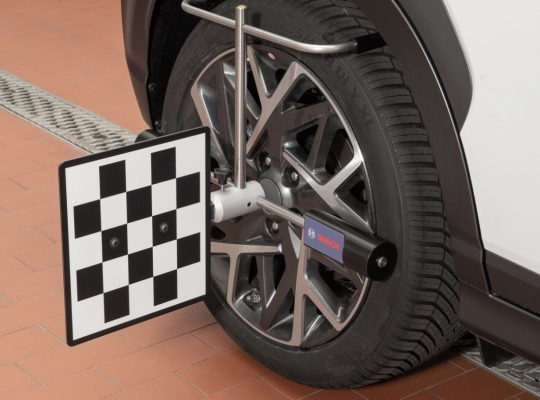

- Saniyeler içinde bağlantı için yeni tekerlek kelepçeleri ve maksimum doğruluk

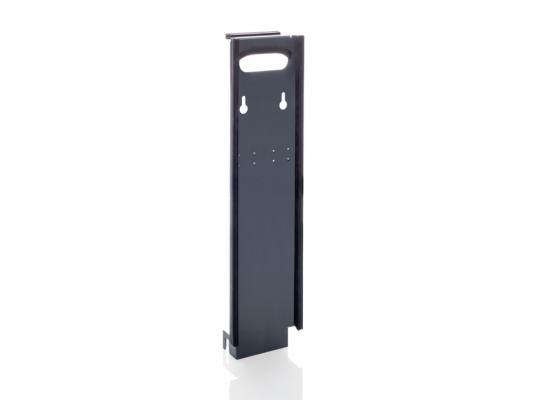

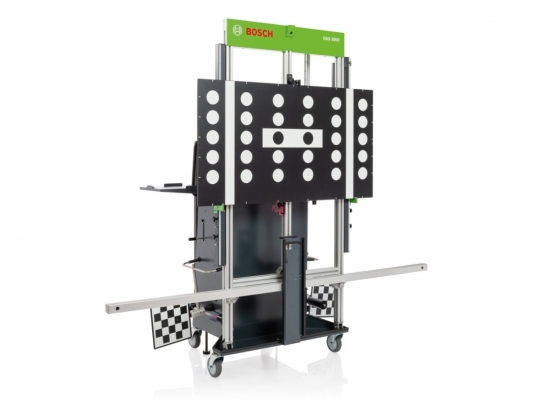

- Tampona kadar hassas mesafe ölçümü için yeni tampon plakası
- Kalibrasyon cihazının doğru hizalamasını belgeleyen yazılı çıktı
- Daha verimli süreçler ve sezgisel operasyon için yeni konumlandırma yazılımı
- Araca özel kalibrasyonu, hesaplanmış iş akışları ve hedef konumlandırma ile birlikte teşhis yazılımı ESI[tronic] 2.0 Online ile kolayca kontrol etme: OEM gereksinimlerine uygun, verimli ve geleceğe dönük (LiDAR)
- Birden fazla hedef panosunun kurulumu için tasarlanmış üniversal donanımlı araba: hızlı ve doğru bir noktalı, iki noktalı ve sıralı kalibrasyonlar
- Teslimat kapsamı, çok işlevli bir XL paneli içerir: VW Grup kamera kalibrasyon modeli ve radar reflektörü bir arada
- Çok yönlü teslimat kapsamı hedef panolarının hızlı ve doğru yerleştirilebilmesi için, çoklu hedef muhafazasındaki panellerin manyetik olarak sabitlenmesi amacıyla tasarlanmış hassas bir ölçüm çubuğu içerir.
- Entegre kameralar ve yazılım iş akışları, sürüş ekseninin araca olan mesafesini tamamen dijital olarak ölçerek izlenebilirlik dahil hızlı ve doğru konumlandırmayı garanti eder.
- Cihazın üst kısmına entegre adım açısı ince ayarlı üniversal donanım.
- Entegre yükseklik ofseti ve dönüş açısına sahip üniversal donanım özel çalışma alanları için verimli ön ayar sağlar (örn. zemine kurulu liftler)
- XL çok işlevli pano, tüm OEM radar montaj yüksekliklerini kapsar ve yalnızca basit bir yanal konumlandırma gerektirir. Önemli ölçüde basitleştirilmiş bir kurulum sağlar.
- Üniversal donanım, üç noktalı radar kalibrasyon (-2°/0°/2°) sunar. Operatör teşhis yazılımını ve döşeme mekanizmasını aynı eylem aralığında çalıştırabildiğinden çok ergonomiktir.
- Yoğun servis ortamlarında kolay manevra kabiliyeti ve esneklik için büyük tekerleklere sahip sağlam gövde.
|
Dikey radar montaj pozisyon aralığı
vehicle: |
260 –1,000 mm
|
|
En büyük yanal montaj pozisyon ofseti
|
+/- 750 mm
|
|
Ölçüm platformları için ofset ayarı
|
0 – 300 mm
|
|
Ölçüm için ofset ayarı
|
700 mm – 1.850 mm
|
|
Hedef taşıyıcısı için taşıma menzili
|
+/- 800 mm
|
|
Çok fonksiyonlu XL hedefini tutan braketlerin önceden tanımlanmış sabitlemesi
|
A) VW/Audi* binek (1,200 mm) and Subaru Typ 3
B) VW/Audi* binek (1,300 mm) and Subaru Typ 2 C) VW/Audi* SUV (1,400 mm) and Alfa-Romeo D) VW/Audi* Transporter (1,850 mm) |
|
Aracın iz genişliği
|
1,650 mm – 2.200 mm
|
|
Uzaklık ölçüsü
|
0,4 – 6 m
|
|
Sanal merkez çizgisi
|
max. 6 m
|
|
Sürüş ekeni ölçüsü
|
max. 8 m
|
|
Tekerlek sıkıştırma aralığı
|
13 – 22”
|
|
Sıkıştırma aralığı için uzatma (isteğe bağlı)
|
23“– 28“
|
|
Ölçüler Boy x En x Genişlik:
|
2,090 mm x 2,030 mm x 730 mm
|
|
Net kütle
|
yaklaşık 120 kg
|
- Kalibrasyon cihazı
- VW desenli ve radar reflektörlü çok işlevli XL panel
- Referans panelli mesafe ölçüm yardımcısı
- Kamera Ayarı "Sürüş ekseni"
- Hedefli üniversal tekerlek kelepçesi (Set)
- ADAS konumlandırma yazılım paketi (DDM yoluyla da indirilebilir)
- Tampon plakası
|
Çoklu hedef muhafazası
Başlangıç kiti |
isteğe bağlı
|
|
Kamera "sanal araç merkez çizgisi"
|
1 687 001 651
|
|
BXL çok fonksiyonlu panel ile Alfa-Romeo (magenta) kalibrasyonu için braketler
|
1 685 720 383
|
|
Mesafe ölçüm yardımcısı
|
1 681 098 009
|
|
Mesafe ölçüm yardımı için referarns hedef
|
1 681 098 012
|
