KTS 460 – ESI [Tronic] 2.0 İle Zorlu Arıza Tespit Çözümleri

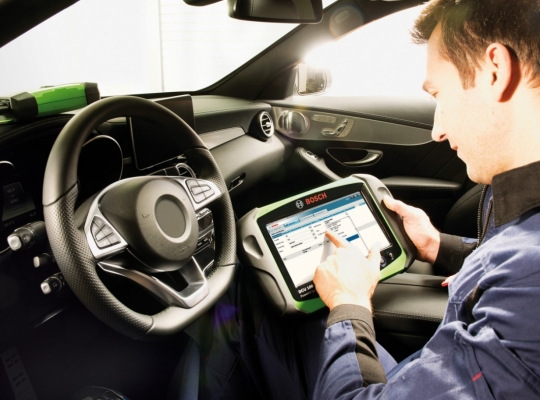

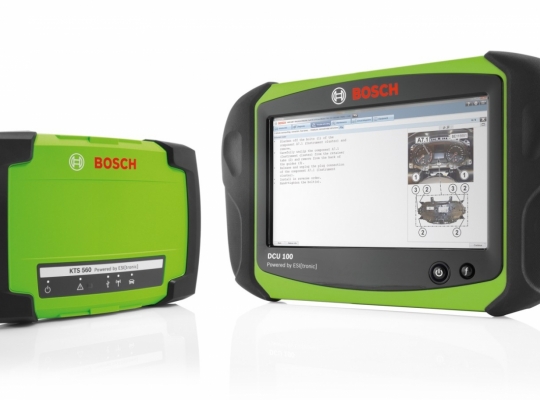

KTS 460 paketi, sağlam KTS 560 modülünün ve taşınabilir 10 inç DCU 100 tablet PC'nin bir kombinasyonudur. Mobil DCU 100, ESI [tronic] 2.0 Online yazılımına erişmek ve kontrol etmek için hızlı ve kolay bir yol sağlar. Yüksek performanslı, güvenli ve sağlam dahili Bluetooth ile, araç üreticisi yazılımının basit şekilde yeniden programlanması için tam uyumlu PassThru arayüzü de dahil olmak üzere birçok özelliğe sahip olan KTS 560'ı kullanarak kesintisiz tanılama ve test olanağı sağlar
Kısıtlama olmadan daha verimli çalışın: Kullanışlı tablet, teknisyenden teknisyene geçebilir veya daha büyük bir ekranda toplu tanı için harici bir monitöre bağlanabilir.
Özellikler ve Yararları KTS 560
- Dahili 1 kanallı multimetre: Elektrik sorunlarının hızlı ve kolay bir şekilde tamiri için uygun ölçüm cihazı
- Ethernet arayüzü (DoIP - İnternet Protokolü Üzerinden Teşhis): Ethernet tabanlı mevcut ve gelecekteki araç arayüzlerini destekler. Geleceğe dönük bir düzeltme teşhis paketi
- Paralel tanı: Modül hızlı ve yüksek verimli tanı için aynı anda üçe kadar CAN ve K-Line arayüzüyle iletişim kurar
- Compatible with Bosch Easy Connect and other Bosch vehicle-specific adapters: Easily extend diagnostic capabilities with choice of vehicle-manufacturer-specific non-OBD cables
- ESI [tronic] 2.0 Online yazılımının kullanımı için en iyi şekilde tasarlanmıştır: Akıllı tanılama, sorun giderme ve hızlı onarım ve bakım için desteğin tadını çıkarın
Özellikler ve Avantajlar DCU 100
- Çok işlevli tablet PC: Windows 10, çok çeşitli sayıda uygulamanın çalıştırılmasını sağlar - yalnızca bir tanı aracı değil, atölye için bir tablet PC'dir
- Hızlı sistem başlangıcı: Verimli çalışma için Windows kullanıcı arayüzünü sadece 25 saniye’de açın - beklemeye son
- 256 GB SSD bellek: Yüksek depolama yeteneği ve diğer programları çalıştırma seçeneği mevcut iş akışlarıyla kolay ve verimli entegrasyon sağlar
- Herhangi bir KTS modülüyle çalışır: Atölye verimliliğini arttırma esnekliği
CPU
Intel® Celeron® N3160 @1.6 GHz (Boost 2.2 GHz)
RAM
4 GB DDR3
Toplu depolama
256 GB SSD
Görüntü
10“ TFT Touchscreen, 1024 x 600 dpi
akü
Lithium Ion. 5200 @7.2V (= 37.5 Wh)
Wi-Fi
Bluetooth 2.1 Power class 1 and Wi-Fi IEEE 802.11 b/g/n
Arayüz
2 x USB 3.0, LAN 10/100 Mbit, VGA, Audio
İşletim sistemi
Windows 10 IoT, 64 Bit
Ağırlık
approx. 2kg
Boyutlar
361 x 222 x 49 mm
(W x H x D)
(W x H x D)
Harici DVD sürücüsü
Mevcut
VGA
Harici monitör için VGA bağlantısı
Arabadan Güç kaynağı
DCU 100, dahili olarak verilen adaptör kablosuyla araçtan temin edilebilir.
KTS 560
1 kanallı multimetre
Çalışma gerilimi
8V DC-28V DC
Araç aküsü veya güç kaynağı ile güç tüketimi
< 10 Watt
PC'ye bağlantılar
USB 2.0, Bluetooth®
Class 1
Class 1
Ağırlık
yaklaşık 0.5 kg
Toz ve su koruması
IP53
Multimetre bant genişliği
100 kHz
Araç protokolleri
ISO 15031, ISO 22900, SAE J2534-1 and -2 (PassThru), ISO 9141-2 (K and L), SAE J1850 VPW and PWM, CAN High Speed ISO 11898, ISO 15765-4 (OBD), CAN Single Wire, CAN Low Speed, ISO 13400 (Diagnostics over IP), and other vehicle-specific protocols
Boyutlar
125 x 44 x 180 mm
(W x H x D)
(W x H x D)
Çalışma sıcaklığı
5 °C – 40 °C
DCU 100
- Tablet-PC
- akü
- Harici DVD-ROM sürücüsü
- Şebeke kablosuyla güç kaynağı
- Dokunmatik-kalem
- Araçlardan gelen güç beslemesi için adaptör kablosu
- Kurtarma DVD'si
- Kullanım kılavuzu
- Kılıf
KTS 560
- OBD bağlantı kablosu (1,5 m)
- Güç kaynağı ünitesi
- Test ucu / prob seti
- Kılavuz çekme kelepçesi siyah
- Test ucu kırmızı
- USB bağlantı kablosu (3 m)
- Montaj kiti
- Araba montaj parçaları seti
- Bluetooth® USB adaptörü
- Kullanım kılavuzu
- Saklama kutusu
|
KTS için ECU Kolay Bağlantı paketi
|
1 687 011 516
|
|
38-way MB adaptör
|
1 684 485 382
|
|
AC / DC akım probu, muz fişli 100/600 A
|
1 687 224 864
|
|
OBD adaptör kutusu OBD fişi ile
|
1 684 462 514
|
|
Akım probu, 1000A
|
1 687 224 968
|
|
Akım probu, 30A
|
1 687 224 969
|
|
OBD adaptör kablosu, 5.0 m
|
1 684 465 567
|
|
Akım probu için adaptör, 30 / 1000A
|
1 684 463 522
|
|
Akım probu için adaptör (1 684 463 522'ye ek olarak)
|
1 684 480 125
|
|
Taşınabilir test kablosu seti
|
1 687 011 208
|
|
TPA 200: TPMS servis aracı
|
0 684 400 250
|
